Bezpieczeństwo furtki zależy między innymi od sztywności połączenia skrzydła ze słupkiem oraz prawidłowego rozmieszczenia zawiasów przenoszących ciężar konstrukcji. Nieprawidłowa regulacja, zbyt mała średnica trzpienia lub nadmierny luz mogą prowadzić do opadania skrzydła, pogorszenia współpracy zamka z zaczepem i zwiększenia podatności wejścia na uszkodzenie mechaniczne.
Najważniejsze wnioski techniczne:
- Typowa furtka stalowa powinna pracować co najmniej na 2 prawidłowo dobranych zawiasach.
- Luz roboczy pomiędzy skrzydłem a słupkiem najczęściej utrzymuje się w zakresie około 2–5 mm.
- Zawiasy regulowane stosowane przy furtkach często wykorzystują gwinty M16, M18 lub M20.
- Trzeci zawias może zwiększyć sztywność wysokiego lub ciężkiego skrzydła i ograniczyć jego skręcanie.
Dlaczego zawiasy mają znaczenie dla bezpieczeństwa furtki?
Zawiasy powinny utrzymywać skrzydło w stałej osi obrotu oraz zapobiegać jego opadaniu, ponieważ przesunięcie nawet o kilka milimetrów może utrudnić prawidłowe wejście rygla zamka w zaczep.
Ciężar stalowej furtki działa na zawiasy przez cały okres eksploatacji. Skrzydło o masie 50 kg generuje siłę ciężkości około 490 N, a dodatkowy moment zginający powstaje wskutek odsunięcia środka ciężkości od osi zawiasów.

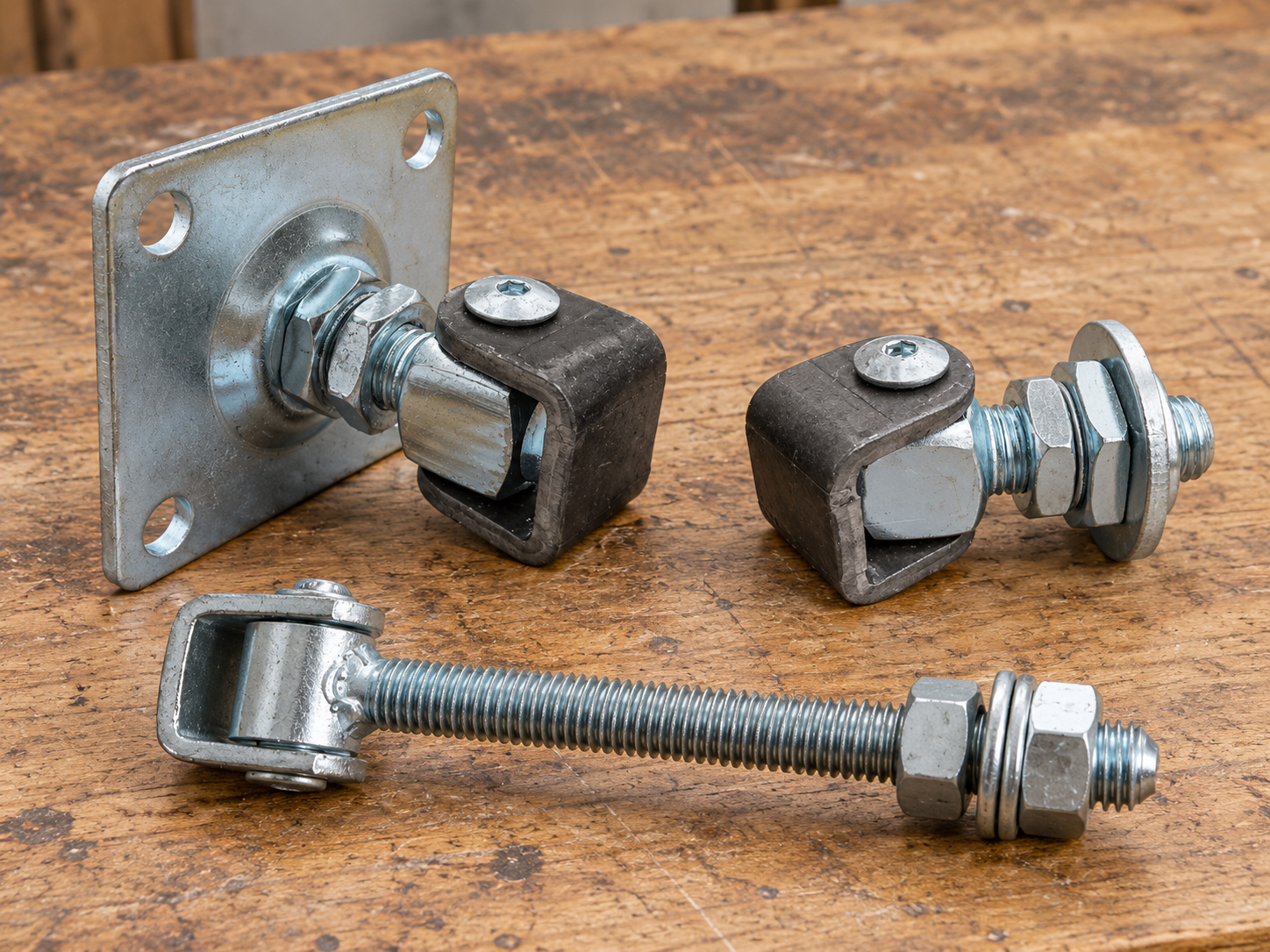

W konstrukcjach wymagających możliwości korekty położenia skrzydła często wykorzystuje się zawiasy regulowane. Gwint M16–M20 umożliwia zmianę ustawienia skrzydła bez konieczności odcinania i ponownego spawania całego elementu mocującego.
Nieprawidłowo ustawiona furtka może powodować częściowe zazębienie zamka z zaczepem. Rygiel pracujący jedynie na fragmencie swojej powierzchni jest bardziej narażony na wysunięcie lub deformację podczas obciążenia.
Jak dobrać liczbę i rozmieszczenie zawiasów furtki?
Dwa zawiasy wystarczają w większości standardowych furtek, natomiast trzeci punkt podparcia warto rozważyć przy skrzydłach wysokich, ciężkich lub szczególnie podatnych na skręcanie.
Górny oraz dolny zawias powinny być rozmieszczone możliwie daleko od siebie. Przy furtce o wysokości 1600–1800 mm odstęp pomiędzy osiami zawiasów może wynosić około 1200–1500 mm, zależnie od konstrukcji ramy.
Dobierając zawiasy do bram i furtek, należy uwzględnić nie tylko masę skrzydła, ale również szerokość, rodzaj profilu ramy oraz sposób zamocowania do słupka.
Jak regulacja zawiasów wpływa na działanie zamka?
Prawidłowa regulacja zawiasów powinna zapewniać równoległe ustawienie pionowej krawędzi furtki względem słupka oraz równomierny luz roboczy wynoszący zwykle około 2–5 mm.
Opadnięcie skrzydła o 3–5 mm może wystarczyć, aby rygiel zamka zaczął ocierać o krawędź zaczepu. Użytkownik zaczyna wówczas zamykać furtkę z większą siłą, co zwiększa obciążenie zamka i spoin.
Elementy należące do grupy mocowań do bram i ogrodzeń powinny być osadzone w materiale o odpowiedniej nośności. Nawet prawidłowo dobrany zawias nie zapewni stabilności przy deformującym się punkcie mocowania.
Jak rozpoznać zawiasy wymagające regulacji lub wymiany?
Zawias wymaga kontroli, gdy skrzydło opada o kilka milimetrów, pojawia się wyczuwalny luz promieniowy albo zamek przestaje trafiać centralnie w zaczep.
Różnica 3–5 mm pomiędzy górną i dolną częścią szczeliny może wskazywać na poluzowanie regulacji, deformację uchwytu albo zużycie trzpienia.
Kontroli wymagają również spoiny oraz nakrętki kontrujące zawiasów gwintowanych, ponieważ ich poluzowanie zmienia geometrię skrzydła.
Czy kierunek montażu zawiasu może utrudnić zdjęcie furtki?
Konstrukcja zawiasu powinna ograniczać możliwość prostego uniesienia zamkniętego skrzydła i zsunięcia go z trzpieni od strony dostępnej publicznie.
Klasyczny zawias z pionowym trzpieniem może umożliwiać zdjęcie skrzydła po jego uniesieniu, jeżeli konstrukcja nie posiada ogranicznika lub innych elementów blokujących.
Przy projektowaniu wejścia warto pozostawić wymagany luz ruchowy wynoszący około 2–5 mm. Bezpieczeństwo furtki wynika ze współpracy słupka, ramy, zawiasów, zamka, zaczepu i elementów mocujących.
Jaki luz należy pozostawić przy zawiasach furtki?
2–3 mm luzu montażowego ogranicza ocieranie skrzydła o słupek, a prawidłowo dobrany zawias zmniejsza ryzyko wybicia furtki.
Czy zawias regulowany ułatwia poprawienie położenia furtki?
Tak, zawias regulowany M16–M20 pozwala skorygować położenie skrzydła po osiadaniu słupka i przywrócić prawidłowy docisk zamka.
Ile zawiasów powinna mieć stalowa furtka?
Minimum dwa zawiasy są wymagane dla typowej furtki; przy ciężkim skrzydle lub dużej wysokości trzeci zawias zwiększa sztywność układu.
